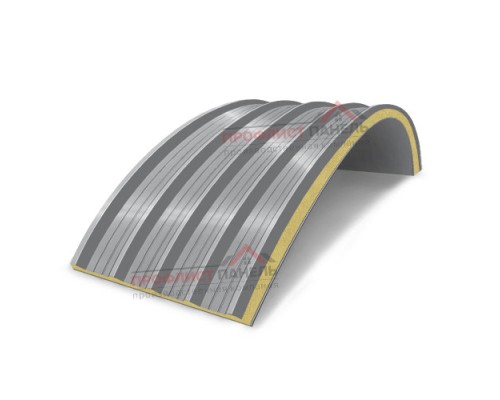

Арочные сэндвич-панели из пенополиизоцианурата, ширина 1000 мм, толщина 20 мм, 0.5/0.5, RAL7004

Ширина как расчетный параметр

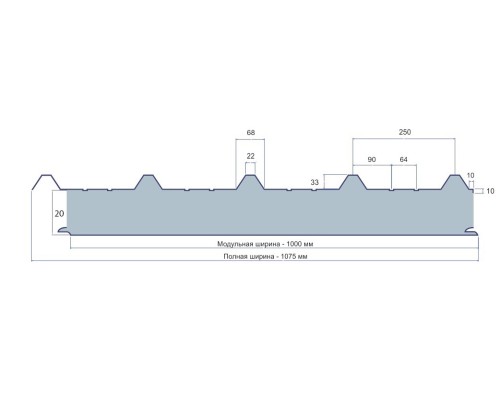

Ширина 1000 мм задает модуль раскладки этой арочной панели по криволинейной поверхности. По ней определяют число целых элементов, положение продольных соединений и размер замыкающей полосы.

Влияние ширины на расчет:

Раскладка по криволинейной плоскости

Разметку ведут от контрольной оси, чтобы не получить узкую вставку в конце ряда. Толщину 20 мм учитывают при оформлении торцов, облицовки 0.5/0.5 — при выборе крепежа, а цвет RAL7004 — при комплектации планок.

Преимущества:

• модуль 1000 мм используется в расчете площади
• стыки распределяются до начала монтажа
• толщина 20 мм увязывается с основанием
• арочная форма следует линии каркаса
• покрытие RAL7004 учитывается в доборах
• исполнение 0.5/0.5 сохраняется в ведомости

Фактическую дугу сопоставляют с шириной 1000 мм до оформления заказа. Окончательная раскладка должна учитывать торцевой габарит 20 мм, крайние подрезки, облицовки 0.5/0.5 и цветовой комплект RAL7004. В рабочей карте на торцах учитывают полный размер 20 мм, поскольку переходная планка должна закрыть край панели и не мешать сопряжению с соседней конструкцией. Примыкания рассчитывают одновременно с основным полем: для толщины 20 мм заранее определяют высоту закрывающих и переходных деталей. На стадии подготовки цветовой код RAL7004 проверяют по маркировке каждой пачки и по ведомости доборов, не ориентируясь только на визуальное сходство покрытий. В монтажной ведомости отдельно отмечают направление лицевой стороны, последовательность соединения и участки, где потребуется резка облицовок 0.5/0.5. В составе узла места подрезки назначают после контрольного замера, чтобы сохранить заводские кромки на наиболее заметных участках арочного поля. Раскладку дополнительно сверяют по фактической дуге: модуль 1000 мм должен дать понятное положение последней полосы без случайной узкой вставки.
