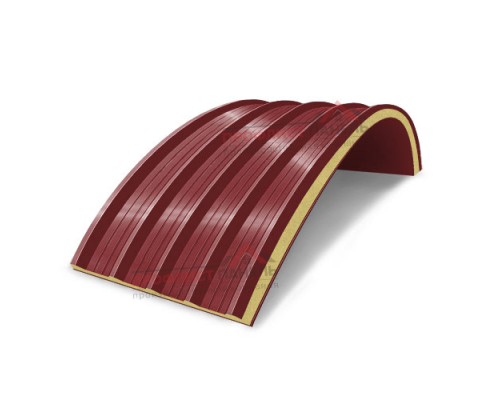

Арочные сэндвич-панели из пенополиизоцианурата, ширина 1000 мм, толщина 100 мм, 0.5/0.5, RAL3011

Ширина как расчетный параметр

Ширина 1000 мм задает модуль раскладки этой арочной панели по криволинейной поверхности. По ней определяют число целых элементов, положение продольных соединений и размер замыкающей полосы.

Влияние ширины на расчет:

Раскладка по криволинейной плоскости

Разметку ведут от контрольной оси, чтобы не получить узкую вставку в конце ряда. Толщину 100 мм учитывают при оформлении торцов, облицовки 0.5/0.5 — при выборе крепежа, а цвет RAL3011 — при комплектации планок.

Преимущества:

• модуль 1000 мм используется в расчете площади
• стыки распределяются до начала монтажа
• толщина 100 мм увязывается с основанием
• арочная форма следует линии каркаса
• покрытие RAL3011 учитывается в доборах
• исполнение 0.5/0.5 сохраняется в ведомости

Фактическую дугу сопоставляют с шириной 1000 мм до оформления заказа. Окончательная раскладка должна учитывать торцевой габарит 100 мм, крайние подрезки, облицовки 0.5/0.5 и цветовой комплект RAL3011. При приемке на объекте первый элемент выставляют особенно тщательно, так как его положение определяет направление всех следующих стыков на криволинейной поверхности. После установки контролируют непрерывность линии стыков, плотность сопряжений и соответствие видимых элементов покрытию RAL3011. Кроме того, панели складируют на подготовленной площадке с опорой по длине, исключая точечное давление и деформацию заданной арочной геометрии. На торцах учитывают полный размер 100 мм, поскольку переходная планка должна закрыть край панели и не мешать сопряжению с соседней конструкцией. Для этого исполнения примыкания рассчитывают одновременно с основным полем: для толщины 100 мм заранее определяют высоту закрывающих и переходных деталей.
