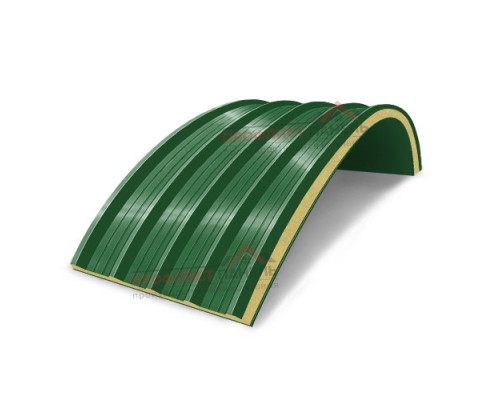

Арочные сэндвич-панели из пенополиизоцианурата, ширина 1000 мм, толщина 10 мм, 0.5/0.5, RAL6002

Ширина как расчетный параметр

Ширина 1000 мм задает модуль раскладки этой арочной панели по криволинейной поверхности. По ней определяют число целых элементов, положение продольных соединений и размер замыкающей полосы.

Влияние ширины на расчет:

Раскладка по криволинейной плоскости

Разметку ведут от контрольной оси, чтобы не получить узкую вставку в конце ряда. Толщину 10 мм учитывают при оформлении торцов, облицовки 0.5/0.5 — при выборе крепежа, а цвет RAL6002 — при комплектации планок.

Преимущества:

• модуль 1000 мм используется в расчете площади
• стыки распределяются до начала монтажа
• толщина 10 мм увязывается с основанием
• арочная форма следует линии каркаса
• покрытие RAL6002 учитывается в доборах
• исполнение 0.5/0.5 сохраняется в ведомости

Фактическую дугу сопоставляют с шириной 1000 мм до оформления заказа. Окончательная раскладка должна учитывать торцевой габарит 10 мм, крайние подрезки, облицовки 0.5/0.5 и цветовой комплект RAL6002. При приемке на объекте в монтажной ведомости отдельно отмечают направление лицевой стороны, последовательность соединения и участки, где потребуется резка облицовок 0.5/0.5. Места подрезки назначают после контрольного замера, чтобы сохранить заводские кромки на наиболее заметных участках арочного поля. Кроме того, раскладку дополнительно сверяют по фактической дуге: модуль 1000 мм должен дать понятное положение последней полосы без случайной узкой вставки. Подъем организуют по монтажной схеме, чтобы элемент шириной 1000 мм не получил перегиб до укладки на подготовленную дугу. Для этого исполнения при подборе крепежа принимают во внимание металлические облицовки 0.5/0.5, тип опоры и доступ к точке фиксации с монтажной стороны. При замене отдельной панели совпадение 1000 мм, 10 мм, 0.5/0.5 и RAL6002 проверяют до демонтажа существующего участка.
