Арочные сэндвич-панели из минеральной ваты, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL9003

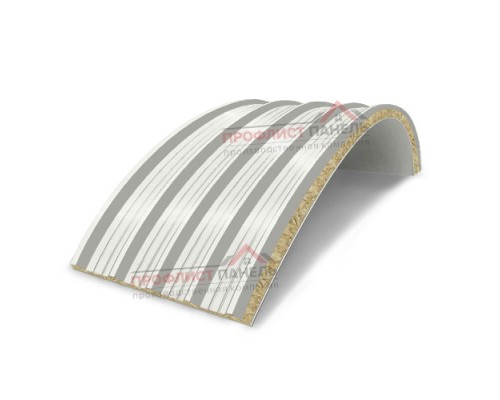

Трёхслойный элемент предназначен для перекрытия радиусных зон, где требуется непрерывная металлическая поверхность с утепляющим заполнением. Панель выпускается шириной 1200 мм и толщиной 10 мм, с листами 0.5 мм с обеих сторон и окраской RAL 9003.

Конструкция состоит из наружной и внутренней стальных обшивок, между которыми размещён слой минеральной ваты. Формат 0.5/0.5 означает одинаковую толщину листов с обеих сторон, поэтому при расчёте узлов учитывают симметричную металлическую оболочку. Радиус гибки, направление дуги, длину элемента и тип замкового соединения согласуют с раскладкой и несущей схемой. Малая толщина требует особенно внимательной проверки допустимых пролётов и назначения изделия: такой вариант рассматривают прежде всего как тонкий конструктивно-облицовочный элемент, а не как замену расчётному утеплению.

Размер 1200 мм задаёт количество панелей по длине сооружения и положение продольных стыков. Толщина 10 мм не должна выбираться только по внешнему виду: её сопоставляют с климатом, режимом помещения и конструкцией каркаса. Стальные листы 0.5 мм проверяют по расчётным нагрузкам, а цвет RAL 9003 — по утверждённой ведомости отделки. Модуль 1200 мм перекрывает большую площадь одной деталью и сокращает количество продольных соединений, если геометрия каркаса позволяет использовать такую ширину.

На объекте элемент устанавливают на выверенные опоры, не пытаясь принудительно изменить заводскую кривизну. Продольные и поперечные стыки герметизируют по проекту, после чего монтируют нащельники, торцевые детали и элементы водоотвода. Подъём выполняют с распределением нагрузки, чтобы не смять кромки и не нарушить геометрию панели.

Преимущества:

• Изделие подходит для сопряжения арочной кровли с вертикальными ограждениями через доборные детали.
• Цветовое исполнение RAL 9003 фиксируется непосредственно в товарной спецификации.
• Криволинейная геометрия изготавливается до поставки и не требует гибки готовой панели на объекте.
• Толщина 10 мм даёт определённую монтажную высоту для расчёта узлов.
• Листы 0.5 мм образуют закрытую оболочку минераловатного заполнения.
• Модуль 1200 мм удобен для составления карты раскладки и подсчёта крепежа.

Сфера применения:

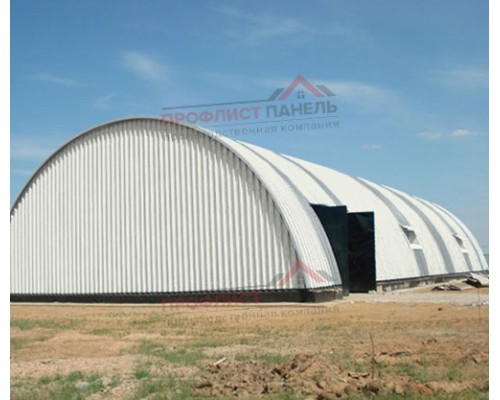

• Теплоизолированные навесы закрытого типа.
• Павильоны с металлическим несущим каркасом.
• Объекты транспортной и складской инфраструктуры.
• Специальные конструкции по индивидуальному радиусу.
• Арочные покрытия производственных площадок.
• Сводчатые части сервисных комплексов.
• Криволинейные ограждения терминалов.
• Радиусные кровельные вставки.

Что учесть при выборе:

• Расчётный шаг опор и допустимую схему крепления.
• Соответствие толщины 10 мм теплотехническому заданию.
• Совместимость замков, уплотнителей и доборных элементов.
• Тип полимерного покрытия, а не только код RAL 9003.
• Условия транспортировки и подъёма криволинейных элементов.
• Точный радиус, направление дуги и длину каждой панели.

Модификация предназначена для арочных оболочек, собираемых по заранее рассчитанному каркасу. Её идентифицируют по ширине 1200 мм, толщине 10 мм, двум листам 0.5 мм и покрытию RAL 9003 (сигнально-белый); замена любого параметра требует проверки узлов.
