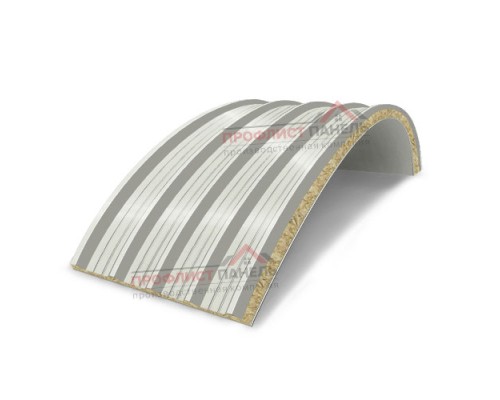

Арочные сэндвич-панели из минеральной ваты, ширина 1000 мм, толщина 60 мм, 0.5/0.5, RAL9002

Арочное исполнение позволяет включить панель в сводчатую оболочку здания или технологического сооружения. Позиция имеет ширину 1000 мм, толщину 60 мм, две стальные облицовки 0.5 мм и цветовую маркировку RAL 9002 — серо-белый.

Конструкция состоит из наружной и внутренней стальных обшивок, между которыми размещён слой минеральной ваты. Формат 0.5/0.5 означает одинаковую толщину листов с обеих сторон, поэтому при расчёте узлов учитывают симметричную металлическую оболочку. Радиус гибки, направление дуги, длину элемента и тип замкового соединения согласуют с раскладкой и несущей схемой. Панель 60 мм сочетает умеренную конструктивную высоту с минераловатным слоем, но расчётные характеристики подтверждают по документации производителя.

При сравнении вариантов сначала проверяют соответствие ширины 1000 мм шагу раскладки и доступной зоне опирания. Параметр 60 мм учитывают в расчёте сопротивления теплопередаче и при назначении высоты примыканий. Исполнение 0.5/0.5 мм влияет на выбор саморезов и шайб, а RAL 9002 — на визуальное согласование оболочки. Модуль 1000 мм облегчает деталировку участков со сложной геометрией и даёт больше линий стыка для точной подгонки дуги.

Криволинейные панели подают к месту установки с применением траверс или мягких строп, исключающих заломы металла. Фиксацию выполняют в предусмотренных проектом участках, а герметики размещают непрерывно без разрывов. Для оболочки RAL 9002 используют крепёж с совместимой защитой и аккуратно удаляют металлическую стружку после сверления.

Преимущества:

• Цвет RAL 9002 можно согласовать с кровельными, фасадными и доборными элементами.
• Заводская кривизна сокращает количество сегментных стыков на радиусном участке.
• Минераловатный сердечник включён в единый элемент вместе с наружной и внутренней облицовкой.
• Рабочая ширина 1000 мм позволяет заранее задать повторяемый модуль раскладки.
• Две стальные поверхности по 0.5 мм защищают утеплитель с обеих сторон.
• Толщина 60 мм учитывается как единый конструктивный размер при проектировании примыканий.

Сфера применения:

• Радиусные кровельные вставки.
• Теплоизолированные навесы закрытого типа.
• Павильоны с металлическим несущим каркасом.
• Объекты транспортной и складской инфраструктуры.
• Специальные конструкции по индивидуальному радиусу.
• Арочные покрытия производственных площадок.
• Сводчатые части сервисных комплексов.
• Криволинейные ограждения терминалов.

Что учесть при выборе:

• Условия транспортировки и подъёма криволинейных элементов.
• Точный радиус, направление дуги и длину каждой панели.
• Расчётный шаг опор и допустимую схему крепления.
• Соответствие толщины 60 мм теплотехническому заданию.
• Совместимость замков, уплотнителей и доборных элементов.
• Тип полимерного покрытия, а не только код RAL 9002.

Эта арочная сэндвич-панель объединяет изоляционный сердечник и металлические поверхности в элементе шириной 1000 мм и толщиной 60 мм. При оформлении спецификации фиксируют сталь 0.5/0.5 мм, геометрию дуги и исполнение RAL 9002, чтобы панели, крепёж и доборы образовали совместимую систему.
