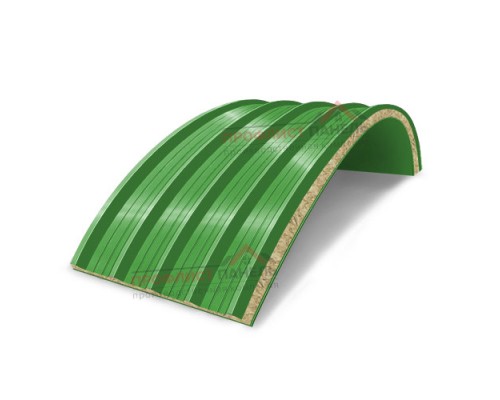

Арочные сэндвич-панели из минеральной ваты, ширина 1000 мм, толщина 40 мм, 0.5/0.5, RAL6018

Панель арочного типа используют там, где прямолинейный листовой контур должен перейти в свод или плавную кривую. Геометрия позиции включает ширину 1000 мм, толщину 40 мм, сталь 0.5/0.5 мм и наружное цветовое исполнение RAL 6018 (жёлто-зелёный).

Панель представляет собой заводской многослойный элемент: стальная поверхность, минераловатное заполнение и вторая стальная поверхность. При равных обшивках 0.5/0.5 мм нагрузка распределяется без различия по толщине листа, однако наружную и внутреннюю стороны нельзя менять местами без проверки покрытия. Геометрию кривизны связывают с шагом опор и проектным радиусом. Пакет 40 мм применяют в узлах с ограниченной высотой, сопоставляя его с требованиями к тепловой защите и жёсткости.

Ширина 1000 мм определяет модуль раскладки: чем точнее она увязана с длиной дуги и осями каркаса, тем меньше подрезок и нестандартных вставок. Толщина 40 мм влияет на теплотехнический расчёт, массу элемента и размеры сопряжений. Цвет RAL 6018 подбирают совместно с фасадными, кровельными и доборными деталями, учитывая различие оттенков между партиями и покрытиями. Модуль 1000 мм облегчает деталировку участков со сложной геометрией и даёт больше линий стыка для точной подгонки дуги.

На объекте элемент устанавливают на выверенные опоры, не пытаясь принудительно изменить заводскую кривизну. Продольные и поперечные стыки герметизируют по проекту, после чего монтируют нащельники, торцевые детали и элементы водоотвода. Подъём выполняют с распределением нагрузки, чтобы не смять кромки и не нарушить геометрию панели.

Преимущества:

• Минераловатное заполнение применимо в ограждениях с требованиями к теплу, звуку и пожарной безопасности.
• Одинаковые обшивки 0.5/0.5 мм дают понятную схему подбора крепёжных элементов.
• Ширина 1000 мм позволяет увязать стыки с осями прогонов и местами опирания.
• Толщина 40 мм доступна для точного согласования с соседними панелями и доборами.
• Оттенок жёлто-зелёный по RAL 6018 помогает сформировать цельную цветовую схему объекта.
• Единый элемент уменьшает количество раздельно монтируемых слоёв на радиусной поверхности.

Сфера применения:

• Нестандартные архитектурные оболочки.
• Теплоизолированные покрытия ангарного типа.

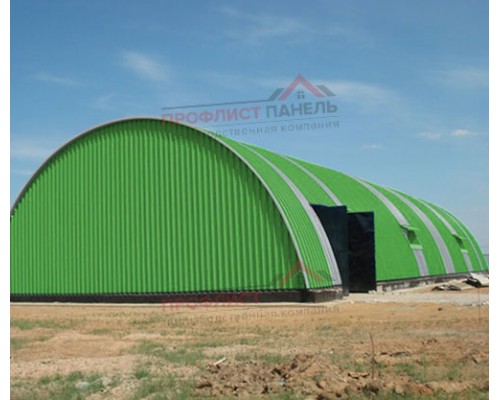

• Своды цехов и логистических терминалов.
• Радиусные кровли сельскохозяйственных зданий.
• Закрытые галереи и пешеходные переходы.
• Козырьки большой протяжённости.
• Закруглённые верхние части фасадов.
• Арочные технические укрытия.

Что учесть при выборе:

• Требования к пароизоляционной и герметизирующей непрерывности.
• Соответствие цвета RAL 6018 утверждённому архитектурному решению.
• Возможность размещения длинномерных дуговых деталей на транспорте.
• Расчёт ветровых, снеговых и эксплуатационных нагрузок.
• Способ соединения панелей на продольных и поперечных швах.
• Толщину обеих облицовок 0.5/0.5 мм и профиль поверхности.

Модификация предназначена для арочных оболочек, собираемых по заранее рассчитанному каркасу. Её идентифицируют по ширине 1000 мм, толщине 40 мм, двум листам 0.5 мм и покрытию RAL 6018 (жёлто-зелёный); замена любого параметра требует проверки узлов.
