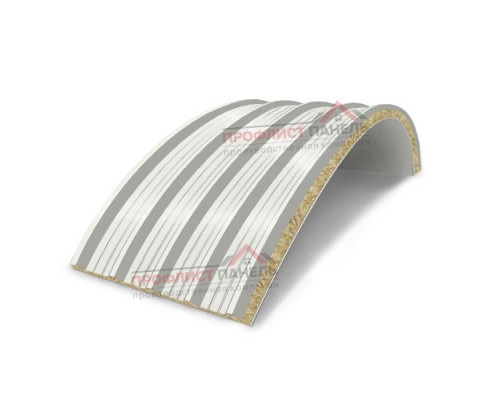

Арочные сэндвич-панели из минеральной ваты, ширина 1000 мм, толщина 30 мм, 0.5/0.5, RAL9003

Арочное исполнение позволяет включить панель в сводчатую оболочку здания или технологического сооружения. Позиция имеет ширину 1000 мм, толщину 30 мм, две стальные облицовки 0.5 мм и цветовую маркировку RAL 9003 — сигнально-белый.

Панель представляет собой заводской многослойный элемент: стальная поверхность, минераловатное заполнение и вторая стальная поверхность. При равных обшивках 0.5/0.5 мм нагрузка распределяется без различия по толщине листа, однако наружную и внутреннюю стороны нельзя менять местами без проверки покрытия. Геометрию кривизны связывают с шагом опор и проектным радиусом. Толщина 30 мм уменьшает монтажную высоту, однако выбор шага опор и условий эксплуатации должен опираться на расчёт системы.

Ширину 1000 мм следует увязать с геометрией свода, местами опор и допусками монтажа. Толщина 30 мм определяет не только изоляционный слой, но и вылет крепёжных элементов, размеры торцевых планок и глубину замка. Маркировка RAL 9003 фиксирует цвет, однако блеск и фактура могут отличаться у разных систем покрытия. Модуль 1000 мм облегчает деталировку участков со сложной геометрией и даёт больше линий стыка для точной подгонки дуги.

Сборку ведут по маркировке элементов и карте раскладки, поскольку соседние панели могут иметь одинаковый цвет, но различаться длиной или радиусом. Замковые зоны очищают до соединения, крепёж затягивают контролируемо, а торцы минераловатного слоя защищают от увлажнения. Завершают контур установкой доборов и проверкой непрерывности швов.

Преимущества:

• Изделие подходит для сопряжения арочной кровли с вертикальными ограждениями через доборные детали.
• Цветовое исполнение RAL 9003 фиксируется непосредственно в товарной спецификации.
• Криволинейная геометрия изготавливается до поставки и не требует гибки готовой панели на объекте.
• Толщина 30 мм даёт определённую монтажную высоту для расчёта узлов.
• Листы 0.5 мм образуют закрытую оболочку минераловатного заполнения.
• Модуль 1000 мм удобен для составления карты раскладки и подсчёта крепежа.

Сфера применения:

• Крытые переходы между зданиями.
• Навесы над технологическими зонами.
• Радиусные фрагменты фасадов.
• Павильоны и быстровозводимые сооружения.
• Оболочки спортивных и выставочных объектов.
• Криволинейные участки реконструируемых ограждений.
• Сводчатые кровли производственных зданий.

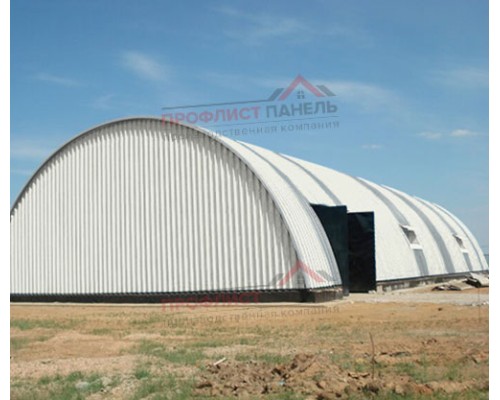

• Арочные ангары и складские корпуса.

Что учесть при выборе:

• Требования к пароизоляционной и герметизирующей непрерывности.
• Соответствие цвета RAL 9003 утверждённому архитектурному решению.
• Возможность размещения длинномерных дуговых деталей на транспорте.
• Расчёт ветровых, снеговых и эксплуатационных нагрузок.
• Способ соединения панелей на продольных и поперечных швах.
• Толщину обеих облицовок 0.5/0.5 мм и профиль поверхности.

Арочная панель с минеральной ватой служит элементом теплоизолированного ограждения и отделочной поверхностью одновременно. Указанные в позиции ширина 1000 мм, толщина 30 мм, металл 0.5/0.5 мм и RAL 9003 должны сохраняться во всей рабочей документации и ведомости комплектации.
