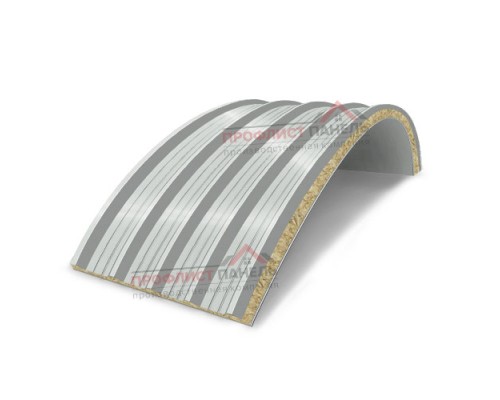

Арочные сэндвич-панели из минеральной ваты, ширина 1000 мм, толщина 150 мм, 0.5/0.5, RAL7035

Криволинейная сэндвич-панель объединяет стальные оболочки и минераловатное заполнение в едином монтажном элементе. Номинальная ширина равна 1000 мм, толщина конструкции — 150 мм, толщина каждой облицовки — 0.5 мм, цвет покрытия — RAL 7035, светло-серый.

Конструкция состоит из наружной и внутренней стальных обшивок, между которыми размещён слой минеральной ваты. Формат 0.5/0.5 означает одинаковую толщину листов с обеих сторон, поэтому при расчёте узлов учитывают симметричную металлическую оболочку. Радиус гибки, направление дуги, длину элемента и тип замкового соединения согласуют с раскладкой и несущей схемой. Панель 150 мм формирует развитый изоляционный слой и увеличенную монтажную высоту, что следует заранее учитывать в карнизе и торцевых узлах.

При выборе учитывают, что одинаковый цветовой код не заменяет проверки типа покрытия, а одинаковая толщина не гарантирует одинаковых расчётных характеристик у разных производителей. Для данной позиции базовыми признаками служат ширина 1000 мм, пакет 150 мм, сталь 0.5/0.5 мм и RAL 7035. Модуль 1000 мм облегчает деталировку участков со сложной геометрией и даёт больше линий стыка для точной подгонки дуги.

Перед монтажом проверяют геометрию каркаса, расстояние между опорами и готовность узлов примыкания. Панель устанавливают без точечных ударов и опирания на незащищённую кромку. Стыки формируют в соответствии с направлением водоотвода, а места контакта разных металлов изолируют, если это предусмотрено проектом.

Преимущества:

• Ширина 1000 мм снижает число продольных соединений по сравнению с узкими наборными деталями.
• Панель совмещает отделочную поверхность и изоляционный слой в одной монтажной позиции.
• Маркировка RAL 7035 обеспечивает однозначное указание архитектурного цвета.
• Арочное исполнение формирует плавную оболочку без частого перелома плоскости.
• Симметричная схема металла 0.5/0.5 мм упрощает спецификацию облицовок.
• Минеральная вата способствует тепло- и звукоизоляции ограждения.

Сфера применения:

• Радиусные вставки в комбинированных фасадах.
• Защитные навесы над оборудованием.
• Модульные здания с криволинейной кровлей.
• Покрытия складов с дуговым каркасом.
• Кровельные зоны ремонтных мастерских.
• Арочные оболочки холодильных и технологических помещений при подтверждении расчёта.
• Светонепроницаемые участки крытых рынков.
• Переходы от стены к своду.

Что учесть при выборе:

• Необходимую длину крепежа для пакета толщиной 150 мм.
• Защиту торцов минераловатного сердечника от влаги.
• Единую производственную партию для стабильности оттенка RAL 7035.
• Наличие проектных решений для карниза, торцов и примыканий.
• Фактическую рабочую ширину 1000 мм в монтажной раскладке.
• Допуски каркаса по радиусу и отметкам опирания.

Арочная панель с минеральной ватой служит элементом теплоизолированного ограждения и отделочной поверхностью одновременно. Указанные в позиции ширина 1000 мм, толщина 150 мм, металл 0.5/0.5 мм и RAL 7035 должны сохраняться во всей рабочей документации и ведомости комплектации.
